Переключатель выбора точек измерения с индикацией температуры «ПТИ-20ЭИ», «ПТИ-20ЭИС»

Сертификат RU.E.32.065.A N №26827.
Зарегистрирован в Госреестре средств измерений N 33919-07

НАЗНАЧЕНИЕ.

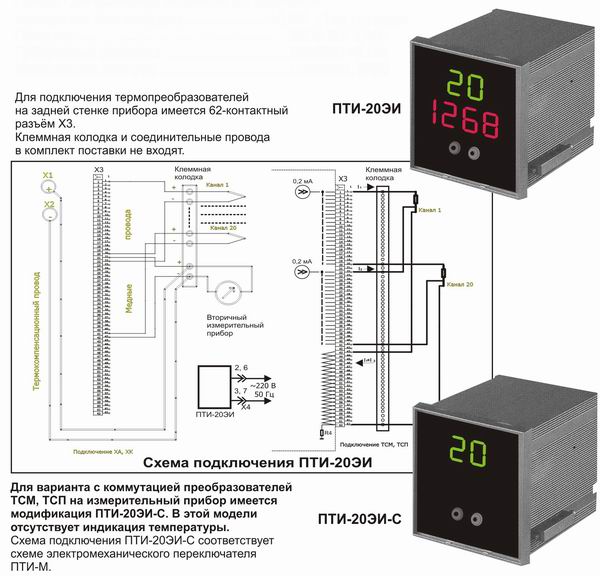

Переключатель выбора точек измерения ПТИ-20ЭИ предназначен для поочерёдного подключения к измерительному прибору первичных измерительных преобразователей одного типа с одновременной индикацией на дисплее переклю-
чателя текущей температуры выбранного преобразователя. На верхнем дисплее отображается номер выбранного преобразователя, на нижнем - температура.
В случае использования термометров сопротивления прибор индицирует текущую температуру
без коммутации на измерительный прибор.
Типы подключаемых термопреобразователей:
ХА, ХК, ТСМ-50М/W100=1,428, ТСП гр.21, ТСМ гр.23, ТСМ-100/W100=1,428, ТСП-50/W100=1,391, ТСП-100/W100=1,391 (3-х проводная схема подключения).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
Количество подключаемых термоэлектрических преобразователей - 20
Коммутация электрических цепей постоянного тока напряжением до 24В при силе тока в каждой цепи до 0,03 А и активной нагрузке.
Дискретность индикации температуры
для ТСМ50, ТСМ100 - 0,1°С
для остальных типов датчиков - 1°С
Предел допускаемой основной погрешности измерения температуры - ±0,5% ±1ед.мл.разр.
Питание - 85...240В 47...63Гц 5Вт
Габаритные размеры - 96х96х145 мм
Исполнение корпуса - щитовое, IP20
