    Прежде чем приступить к созданию какого-либо прибора или системы автоматизации для любого нашего заказчика, наши специалисты тщательно изучают технологию производства на конкретном предприятии. Учитываются пожелания руководства и рабочих по оптимизации конкретного технологического процесса, выбираются типы датчиков и исполнительных механизмов, способы ввода и получения информации, методы интеграции в существующие системы на предприятии и предлагаются конструктивные решения для удобства работы.
    После того, как система или отдельные устройства сданы и уже начали использоваться, мы всегда открыты для дальнейшей модернизации и доработки. В нашей практике есть ряд примеров, когда внедрение и дальнейшая модернизация одного устройства приводили к созданию полноценной системы автоматизации всего производства.
    Здесь показано конечно не всё реализованное за более чем 25 лет нашей работы, но вся приведённая в этом разделе продукция была разработана специально для наших заказчиков, под их потребности. Если Вас что-то заинтересовало, мы можем модифицировать любое из этих устройств под нужды Вашего производства, встроить в имеющуюся у Вас систему автоматизации или мониторинга технологических процессов. И, конечно, мы возьмёмся за разработку и изготовление оригинальных электронных устройств и систем автоматизации, не представленных здесь.

Мы воплотим «в железе» ваши потребности по автоматизации.
От технического задания до пуско-наладочных работ.



Автоматизированная система технического учёта электроэнергии

1.     НАЗНАЧЕНИЕ.

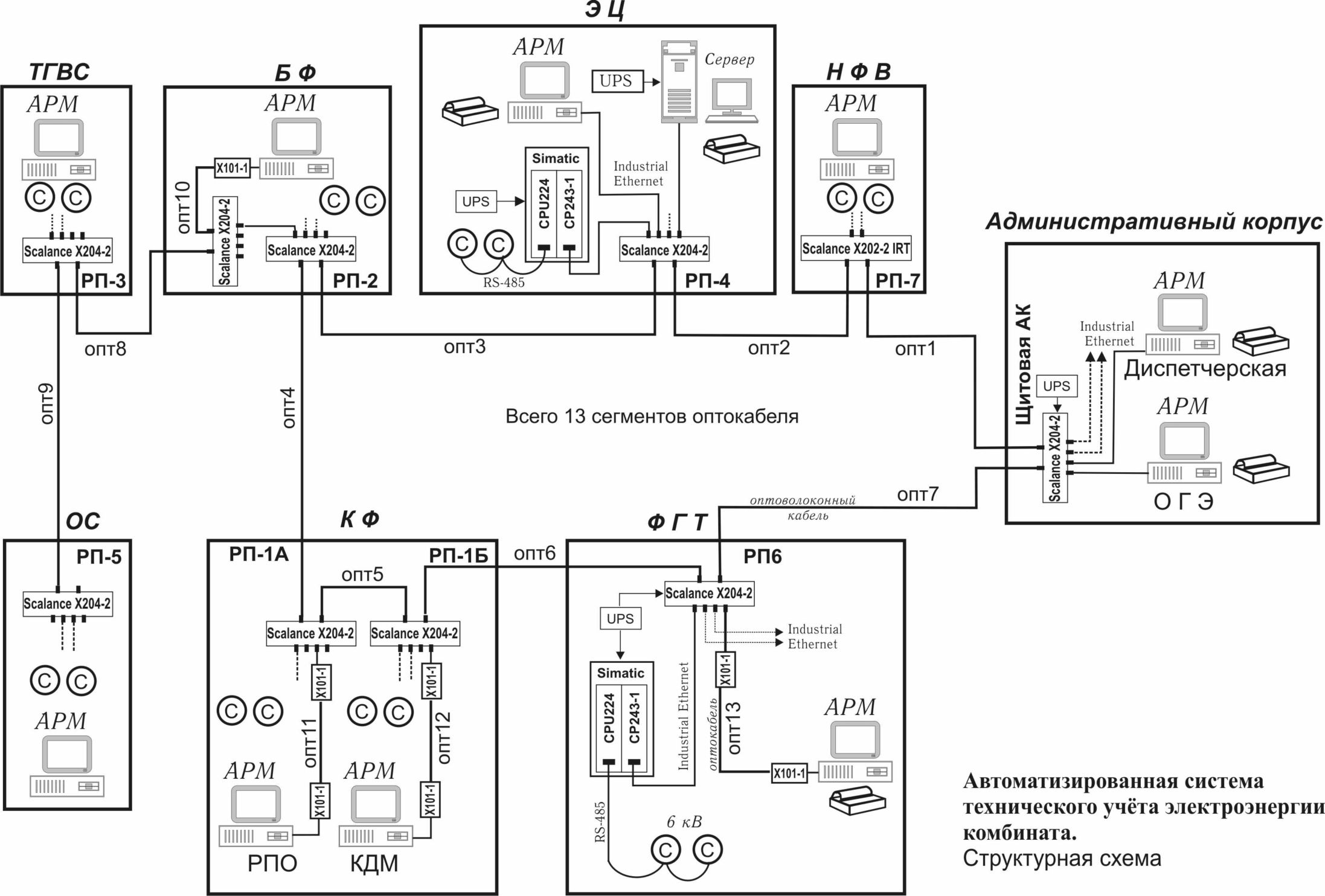

1.1. Автоматизированная система технического учёта электроэнергии (АСТУЭ) является многоуровневой информационно-вычислительной системой с централизованным  управлением  и  распределённой функцией выполнения измерений  и  содержит

3 уровня:

      -  первый уровень включает в себя счётчики электроэнергии, измерительные трансформаторы тока и напряжения;

      -  второй уровень – контроллеры с каналом связи со счётчиками, коммутаторы к основной линии связи  с резервированием питания  и АРМ - автоматизированные рабочие места,  выполняющие функции консолидации информации по группе электроустановок подразделения;

      -  третий уровень - главный информационно-вычислительный комплекс с резервированием питания, выполняющий функции автоматизированного сбора, расчёта и хранения результатов измерений  в составе сервера, административных АРМ  и  основной линии связи.



1.2. АСТУЭ предназначена  для  выполнения следующих задач:

     -  оперативный сбор текущих значений активной и реактивной мощности и накопленных значений  потреблённой электроэнергии со всех точек учёта

в течение 1 мин.;

-  оперативный сбор значений параметров электроэнергии (ток, напряжение, коэффициент мощности, частота сети, коэффициент искажения синусоидальности) со всех точек учёта в течение 1 мин.;

-  получение профилей мощности со всех электросчётчиков со временем интегрирования 1 ÷ 60 мин.;

-  ввод графиков часовой заявленной мощности для всех подразделений  с АРМ диспетчерской и ОГЭ;

-  сравнение и отображение  разницы между заявленным и фактическим потреблением электроэнергии каждого подразделения за каждую минуту;

-  оперативный сбор информации с РП  о вкл/откл. состоянии фидеров (при наличии датчиков);

-  хранение данных об измеренных величинах в базе данных по каждой точке учёта, с защитой информации от потери и от несанкционированного доступа;

-   обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом ( к электрошкафам АСТУЭ)  и  программном уровне (установка паролей доступа);

-   диагностика и мониторинг функционирования технических и программных средств АСТУЭ;

-  конфигурирование и настройка параметров АСТУЭ;

-  ведение единого системного времени в АСТУЭ и его коррекция;

-  отображение основных текущих измеряемых параметров по точкам измерения  в реальном времени (тренды on-line, таблицы значений);

-  отображение  архивных значений  всех измеряемых параметров в виде таблиц, графиков;

-  генерация отчетных форм, печать графиков, таблиц, гистограмм;

-  ведение журнала событий;

-  защита аппаратно-программных средств АСТУЭ при аварийном прерывании питания, автоматический перезапуск системы;

-  фиксация в фоновом режиме отклонений контролируемых параметров электроэнергии,  сигнализация об отклонениях контролируемых величин от заданного допустимого диапазона значений;

     -  возможность подключения к создаваемой сетевой инфраструктуре систем

технического учёта других энергоносителей комбината:   холодной  и

горячей воды, природного газа, пара, сжатого воздуха;

-  создание оптоволоконной  линии связи  между всеми подразделениями

комбината  для  решения других задач АСУТП  предприятия.

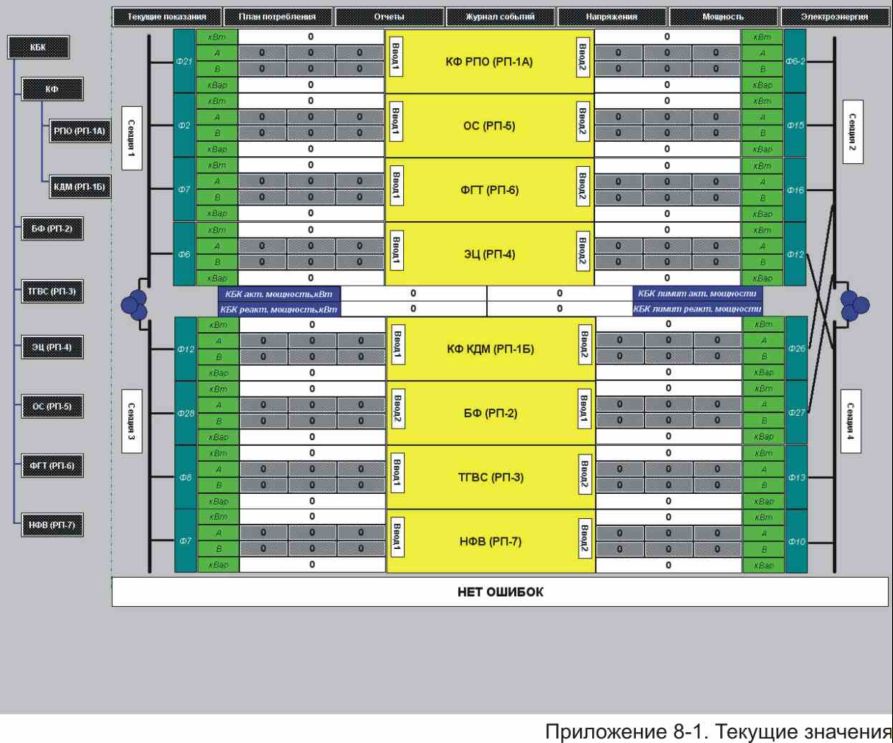

Главная экранная форма программы АСТУЭ.


« Назад | Версия для печати

Модернизация систем управления технологического оборудования

Демонтаж старых шкафов управления, кабельных связей, сборка электрошкафов, замена приводов и датчиков, разработка ПО контроллеров, привязка к ПО верхнего уровня или разработка нового, монтаж и пусконаладочные работы.

Изготовление и ремонт средств измерений ( Лицензия 005019-Р от 14.10.2008 г.)

Поверка, калибровка, сдача в Госповерку, гарантия

Ремонт частотных преобразователей, приводов ДПТ, устройств плавного пуска всех производителей.

Испытание под нагрузкой, тестирование канала связи с PLC, гарантия



Ремонт контроллеров, модулей, ЖКИ-панелей оператора всех фирм.

Тестирование, гарантия



Ремонт промышленных шкафных кондиционеров "Rittal"  и других производителей.

Поиск и устранение утечек, замена компрессоров, ремонт контроллеров, ремонт/замена испарителей, закачка хладагента, испытание, гарантия
